Как самостоятельно проконтролировать скрываемые работы по армированию монолитного фундамента?

Не секрет, что основа пространственной устойчивости и условие неизменяемости конструктивных элементов объекта строительства, является качественно выполненный фундамент.

Одним из важных этапов работ по устройству монолитного фундамента является армирование.

Знание причин основных дефектов и ошибок распространённых при армировании, поможет избежать выполнение "бросовой" работы, исключить переделки и получить более высокое качество монолитных конструкций.

К сожалению на практике, широко распространены случаи, когда недобросовестный подрядчик по незнанию или умышлено, чтобы облегчить себе работу, выполняет скрываемые работы по армированию с нарушением проекта и требований нормативной документации.


брак строительства
результат недобросовестной экономии подрядчика

Зачастую искушение сэкономить на арматуре и трудозатратах, превалирует над совестью и ответственностью.


Как правило только в процессе эксплуатации, после нагружения фундаментов полной нагрузкой, наступают последствия в виде появления трещин и даже обрушения.

Что надо сделать до начала работ по армированию:

1. Входной контроль

- проверить качество завезённой арматуры и закладных изделий на соответствие проекту: отсутствие сильной ржавчины, диаметры, тип профиля, класс арматуры по паспорту, наличие заводских бирок на закладных деталях.

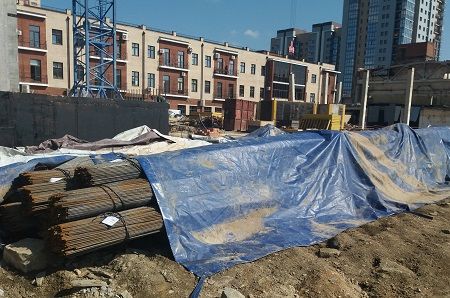

2. Хранение материалов

- убедится что металл хранится правильно, на подкладках под навесом или укрытый плёнкой.

проверка качества арматуры
очистка арматуры от ржавчины

3. Удаление ржавчины

- если нет отслаивающихся частиц ржавчины и сечение стержня не уменьшено, то можно допустить арматуру к установке в конструкцию.

Сильную ржавчину можно удалить специальными средствами, но будьте внимательны и требуйте сертификат соответствия на очистительное средство.

Если после обработки на поверхности образуется плёнка или слой цинка в виде хлопьев, то от такого средства лучше воздержаться.

4. Устройство подготовки

- проверить толщину, уплотнение, размеры и высотную отметку щебёночной, песчаной или бетонной подготовки, в строгом соответствии с проектом.

Также стоит проверить привязку будущего фундамента по вынесенным отметкам осей.

Разбивочные оси должны быть чётко обозначены и закреплены на обносках.

проверка подготовки под фундамент

Как сделать и проверить армирование фундамента в процессе работы,
чтобы избежать переделок и увеличения срока работ:

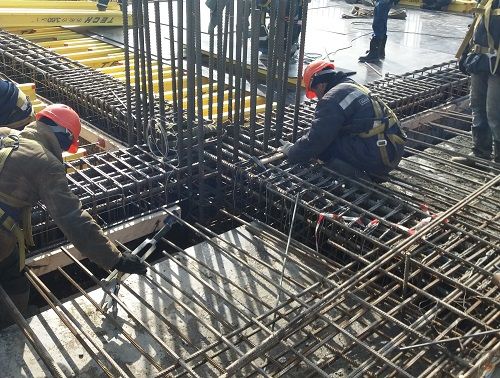

как проверить армирование

5. Проверка количества арматуры и вязки

- все диаметры арматуры, пересчитайте все стержни и проверьте размеры ячеек арматурных сеток;

- длину и привязку к осям расположения дополнительной усиливающей арматуры;

- обратите внимание на вязку крестообразных соединений арматурных стержней, стержни не должны болтаться. Вязка соединений выполняется через одно соединение, в шахматном порядке. Крайние стержни вяжутся в каждом пересечении.

6. Расположение арматуры

- арматурные стержни должны либо плотно прилегать друг к другу. либо между ними должно быть расстояние не менее диаметра фракции бетонной смеси, как правило 25...50 мм., чтобы в процессе заливки и уплотнения бетонной смеси в густоармированных места не образовались пустоты и непровибрированные участки.

Однородность монолитной бетонной конструкции - одно из требований для избежания появления трещин.

скрытые работы по армированию фундамента
нижний защитный слой

7. Обеспечение нижнего защитного слоя бетона

- чтобы арматура "работала" она не должна лежать на основании.

Должен быть нижний защитный слой бетона, толщиной от 15 до 70 мм, в соответствии с проектом.

Для этого требуется обеспечить нужный зазор с помощью специальных пластиковых фиксаторов-стульчиков. Допускается применять обрезки арматуры нудного диаметра, но ни в коем случае не камешки, деревяшки и обломки кирпичей и т.д.

Местное "провисание" арматуры устраняется постановкой дополнительных фиксаторов.


8. Высота рабочего армирования

- проверьте высоту рабочего армирования.

Она должна быть на 20...40 мм меньше высоты готового фундамента, в соответствии с проектом;


- также проверьте правильность установки гильз для ввода коммуникаций и закладных деталей, чтобы потом не заказывать дорогостоящее алмазное сверление.

высота рабочего армирования
боковой защитный слой бетона

9. Боковой защитный слой

- проверьте обеспечение толщины бокового защитного слоя бетона от арматурного стержня до внутренней поверхности опалубки.

Это важный параметр качества монолитного фундамента. Защитка предохраняет арматуру от влаги и обеспечивает совместную работу бетона и арматуры.

10. Арматурные выпуска

- если по проекту есть арматурные выпуска, то проверьте их высоту, привязку к осям, шаг и диаметр стержней, а также временное крепление для предотвращения смещения при бетонировании.


Чтобы быстро закрепить арматуру, недобросовестные подрядчики применяют сварку, между тем сварка рабочей арматуры не допускается, т.к. в результате температурного воздействия сталь теряет свои конструктивные свойства.

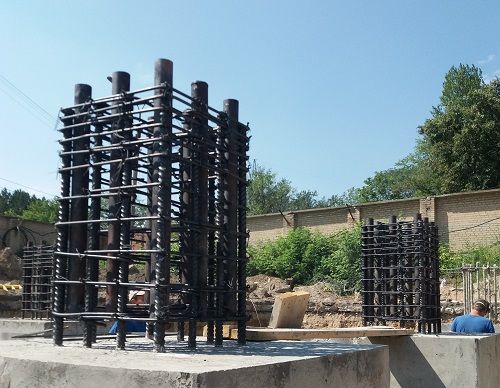

арматурные выпуска

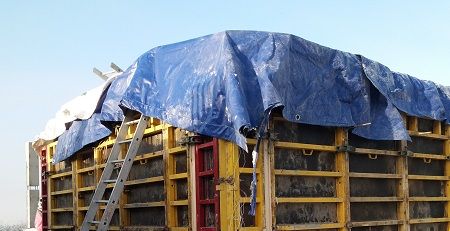

укрытие арматуры от снега

11. Укрытие армирования в зимнее время

- в зимнее время после монтажа опалубки, до бетонирования арматуру необходимо укрыть плёнкой чтобы уберечь от залипания снегом и образования наледи.

Если это всё-таки произошло, поверхности арматуры и опалубки обязательно необходимо очистить либо горячим воздухом, либо щётками.

Выводы: как самостоятельно принять работу у подрядчика

ВЫВОД 1: Разрешайте монтаж опалубки фундаментов, только после того как проверите и убедитесь в качестве армирования и его соответствия проекту.


ВЫВОД 2: Несмотря на все уверения подрядчика, все ваши замечания должны быть устранены до начала выполнения последующих работ. Иначе в связи с ограничением доступа, контроль устранения будет затруднён.


ВЫВОД 3: помимо опыта и знания допусков нормативной документации,  для обеспечения гарантированного качества работ придётся потратить много личного времени, причём объект надо будет посещать не только по графику, но и по оперативным вызовам подрядчика для предъявления скрытых работ, чтобы не затягивать сроки строительства.


Статья подготовлена специалистами практиками ООО "Строительный Контроль Заказчика", специализированной организацией, "заточенной" на осуществление системного строительного контроля при любом строительстве и ремонте.
