Основные дефекты и причины их появления в монолитном фундаменте

Знание самых распространённых дефектов и ошибок при подготовке к бетонированию фундаментов, поможет вам предотвратить критические ошибки и получить более высокое качество готовых конструкций.

Вы сможете самостоятельно, более уверено проконтролировать устройство монолитных фундаментов.

В качестве примера, на основе практического фотоматериала, рассмотрим типовые дефекты и причины их возникновения.

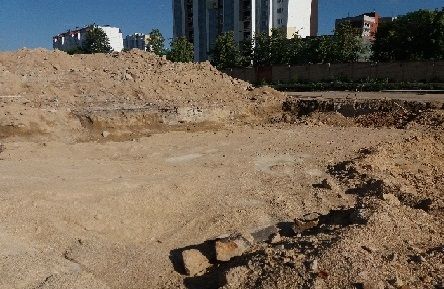

Неподготовленое грунтовое основание

К сожалению на практике, широко распространены случаи, когда недобросовестный подрядчик по незнанию или умышлено, чтобы облегчить себе работу, выполняет скрываемые работы по уплотнению грунтового или щебёночного основания с нарушением проекта и требований нормативной документации.

рыхлое щебёночное основание
некачественная подготовка под фундамент

Некачественная подготовка для бетонирования

- Не выполнено выравнивание и уплотнение щебёночного основания, перепады отметок до 100 мм, а это значит, что местами толщина пола будет меньше проектной, а ямы будут выровнены бетонной смесью.


- Подрядчик поленился сделать выравнивание, а перерасход бетона по накладным, будет предъявлен к оплате заказчику.


- Не обеспечен нижний защитный слой бетона (расстояние от щебня до армирования), для правильной работы арматурной сетки.

- Пара подложенных обломков кирпичей, не обеспечат защитный слой, да и нельзя их применять для этой цели. Сетка просто лежит на щебне, пластиковых фиксаторов (стульчиков) нет.


- Отсутствует внутренняя опалубка ленточного фундамента, что приведёт к:

а) перерасходу бетоной смеси.

б) из-за увеличения расстояния от грунта до арматуры, увеличен боковой защитный слой.

Между тем толщину этого слоя превышать недопустимо, т.к. в этом случае бетон будет растрескиваться и терять несущую способность, а через трещины начнёт коррозировать и арматура.

в) открытый грунт впитает в себя значительную часть бетонного "молочка", жидкой фракции бетонной смеси в которой растворены частицы цемента.

Это приведёт к образованию раковин между частицами крупных фракций бетонной смеси, а затем и к появлению трещин.

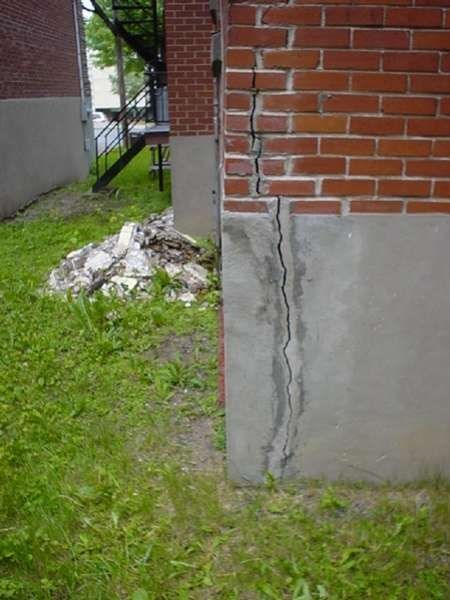

Поперечная трещина фундамента с переходом на кладку

- вызвана некачественным уплотнением грунтового основания;

- недостаточное продольное армирование фундамента и кирпичной кладки облицовки.

трещина в фундаменте
угловая трещина фундамента

Угловая поперечная трещина

- глубокая угловая поперечная трещина фундамента, переходящая в кладку.

Как правило причиной появления является отсутствие усиления углов монолитного фундамента арматурными гнутыми элементами и (или) недопустимое увеличение бокового и нижнего защитных слоёв бетона.


Катализатором строительных ошибок, послужило отсутствие отмостки, которая должна отводить дождевые воды со скатов кровли, от грунтов основания фундаментов, предохраняя их от неравномерных осадок.

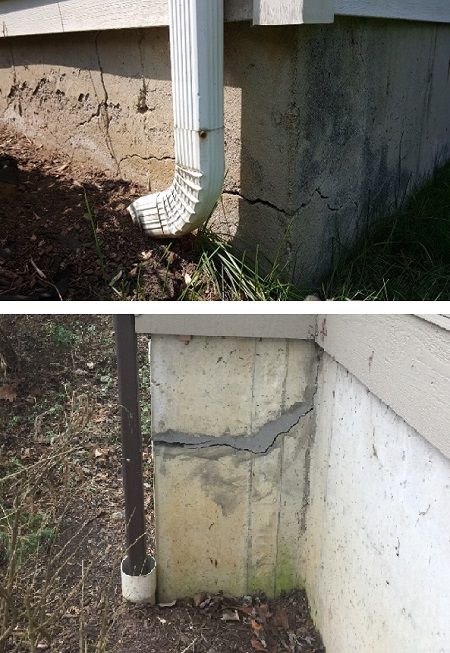

Продольные трещины с большой шириной раскрытия

- первой причиной появления является недостаточное или отсутствующее  поперечное армирование в виде  вертикальных стержней или хомутов.


- второй причиной может являться нарушение технологии бетонирования: из-за перерыва в бетонировании произошло тиксотропное схватывание первого слоя бетона, и поэтому не произошло перемешивания частиц бетона с последующими слоями и образования единого монолитного массива.


- третья причина: отсутствие отмостки, также сыграло свою роль в усилении воздействия негативных факторов строительных ошибок.

продольные трещины фундамента

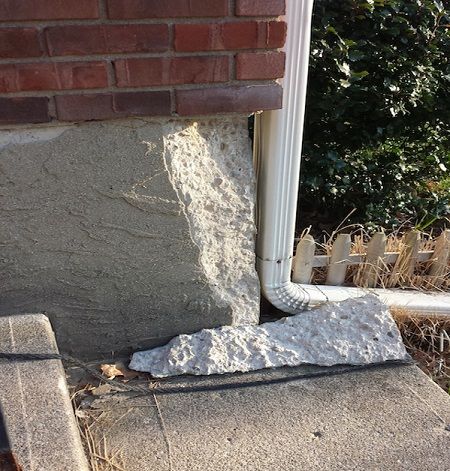

Угловой скол бетона

Угловой скол бетонного фундамента

возможен при стечении нескольких негативных факторов, таких как:

- отсутствие усиления углов монолитного фундамента арматурными гнутыми элементами;

-  увеличение бокового защитного слоя бетона;

- неравномерная осадка дома.

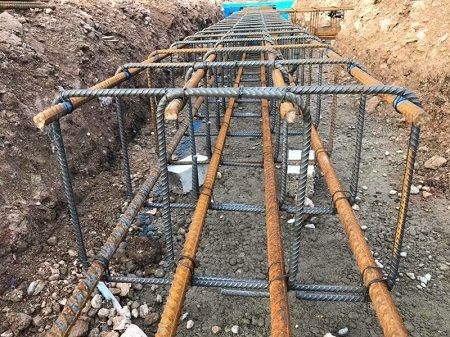

Осевое смещение подготовки, отсутствие фиксаторов

- Нет осевой разметки при устройстве подготовки.

В результате левый край будущего фундамента опирается практически на неуплотнённый грунт, что приведёт к потери части жидкой фракции бетонной смеси, а значит к образованию раковин, а затем и трещин.

- В тоже время с правой стороны, подготовка выполнена с избытком. Такая ошибка возможна при отсутствии чёткой разметки, осевых отметок или обычной натянутой осевой нитки.

- В качестве фиксаторов для образования нижнего защитного слоя бетона применены куски пеноблоков, что категорически недопустимо и при нагружении фундаментов проектной нагрузкой, приведёт к ослаблению фундаментов в этих местах.

смещение подготовки под фундамент
уменьшение толщины фундамента

Уменьшение толщины фундамента

Не выполнение качественного выравнивания щебёночной подготовки основания фундамента, привело к локальному уменьшению толщины бетонной конструкции, что неизбежно будет способствовать концентрации напряжений в этом месте и появлению трещин в бетоне при нагружении проектной нагрузкой.

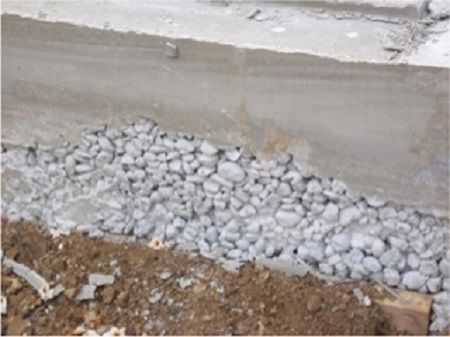

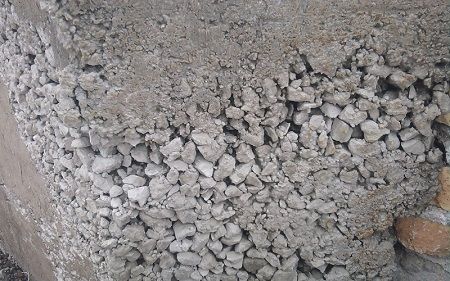

Непровибрированные участки бетона (раковины)

- Вызваны нарушением технологии бетонирования и (или) негерметичной опалубкой, через щели которой произошла утечка жидкой фракции бетонной смеси.

- Также причиной может являться слишком жёсткая, малоподвижная, густая бетонная смесь, которую приняли в опалубку без выполнения входного контроля с помощью осадки конуса.

Непровибрированные участки (раковины)

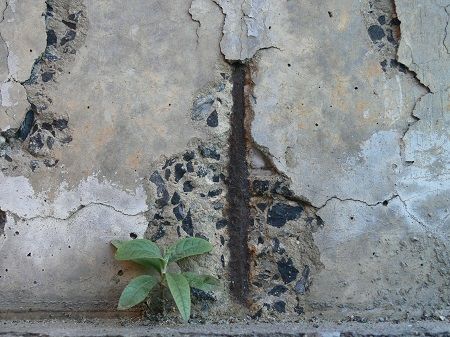

коррозия арматуры на бетонной поверхности

Следы коррозии арматуры на бетонной поверхности

Причиной является стечение негативных факторов:

- строительного брака в виде отсутствия бокового защитного слоя бетона предохраняющего арматуру;

- эксплуатационный фактор локального воздействия влаги.

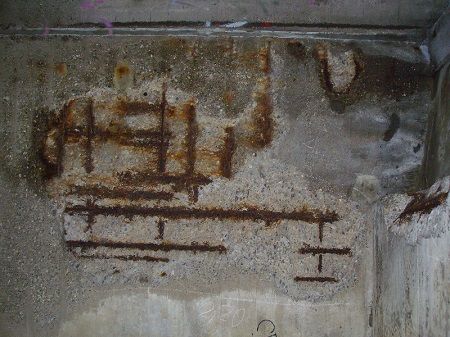

Оголение рабочей арматуры и раковины на бетонной поверхности

Оголение рабочей арматуры и раковины на бетонной поверхности

Причиной является некачественная подготовка к бетонированию:

- не проверен арматурный каркас и опалубка;

- отсутствие фиксаторов "звёздочек", обеспечивающих боковые защитные слои бетона;

- раковины на локальных участках являются причиной нарушения технологии приёмки и уплотнения бетонной смеси.

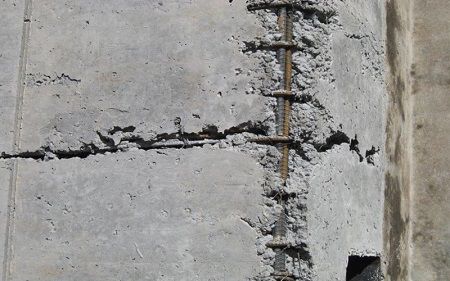

Оголение рабочего армирования, разрывы и отсутствия сплошности массива бетонной конструкции

Причиной является некачественное выполнение скрытых работ по армированию и устройству опалубки, а именно:

- превышение размера арматурного каркаса по ширине или заваливание каркаса к внешней стороне опалубки;

- из-за отсутствия фиксаторов, до бетонирования не выставлены и не обеспечены боковые защитные слои бетона. В результате фракции бетонной смеси не смогли проникнуть в небольшой зазор между арматурой и опалубкой;

- также данный дефект очень распространён при перерыве бетонирования в зимних условиях, когда снег и наледь не очищаются из труднодоступных мест и становятся препятствием для доступа бетонной смеси.

Оголение рабочего армирования

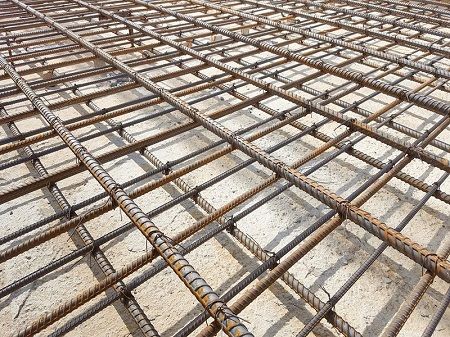

Отсутствие фиксаторов

Отсутствие фиксаторов

Фотофиксация факта экономии подрядчика на пластиковых фиксаторах, обеспечивающих проектную толщину нижнего защитного слоя бетона.

Вместо этого применены кирпичи, что нарушит связанную работу арматуры и бетона, приведёт к концентрации напряжений и появлению трещин в нижней поверхности бетона.

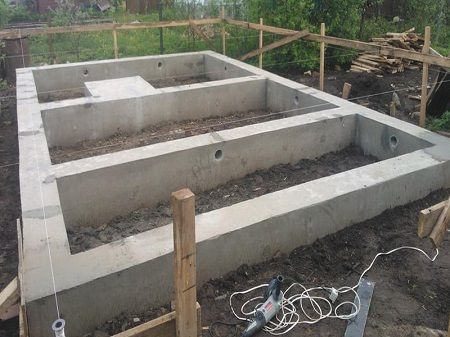

Местные неровности фундамента и обратная засыпка

Левая продольная сторона ленточного фундамента имеет местные волнистообразные неровности.

Причина: некачественное устройство мелкощитовой опалубки, без обеспечения продольной жёсткости в местах стыков щитов опалубки.

Обратная засыпка грунтом выполняется без устройства обмазочной гидроизоляции.

Кроме того, применение для обратной засыпки местного насыпного грунта, который является просадочным и пучинистым, что будет одной из причин появления трещин на отмостке.

Местные неровности фундамента и обратная засыпка

Выводы: как самостоятельно принять готовый фундамент у подрядчика

ВЫВОД 1: все ваши замечания по ранее выполненным работам, по основанию, по армированию и опалубке, должны быть устранены и предъявлены вам. Если нет вы вправе потребовать лабораторного подтверждения качества, а также выборочного вскрытия сомнительных мест с из последующим восстановлением самим подрядчиком.


ВЫВОД 2: принимайте работу у подрядчика, только после тщательного инструментального замера и визуального осмотра внешнего вида монолитных конструкций.


ВЫВОД 3: помимо опыта и знания допусков нормативной документации,  для обеспечения гарантированного качества работ, неизбежно придётся потратить много личного времени, причём объект надо будет посещать не только по графику, но и по оперативным вызовам подрядчика для предъявления скрытых работ, чтобы не затягивать сроки строительства.


Статья подготовлена на основе практического опыта инженеров ООО "Строительный Контроль Заказчика", специализированной организацией, "заточенной" на осуществление системного строительного контроля при любом строительстве и ремонте.
